APPLICATIONOVERVIEW
四相科技基于厘米級高精度UWB定位技術，通過本安定位基站、定位標簽、引擎軟件等核心模塊，搭建KJ1570J煤礦井下人員精確定位系統。
系統集精確定位、出入井考勤、工作面/掘進面人員管理、車輛定位等功能為一體，通過對井下作業人員、運輸車輛進行精準位置監測，對接井下其他業務系統，保障煤礦安全生產。

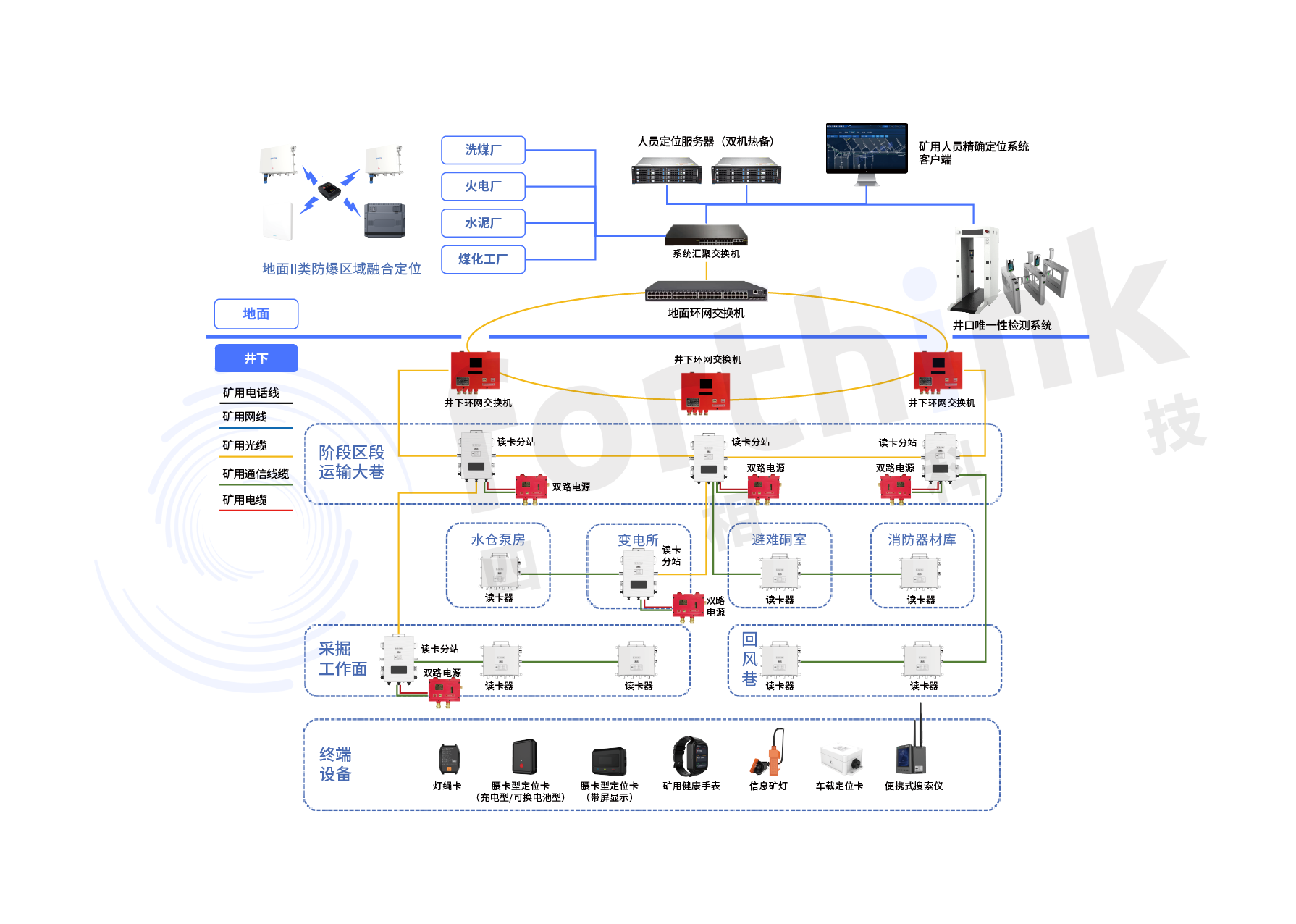

方案咨詢 >SYSTEM ARCHITECTURE
KJ1570-F2
礦用本安型融合分站（高配版）
防爆型式：礦用本質安全型
防爆標志：Ex ib I Mb
產品尺寸： 538.0×411.0×119.0mm
工作電壓范圍：9~25V DC
數據交換：千兆網管/非網管型交換機
接口數量：3千兆4百兆SFP插槽+2百兆電
供電方式：隔爆兼本安電源后備電源可支持4h以上
交互功能：LCD顯示屏，顯示電源、光口、電口、射頻模組工作狀態
與標識卡具備雙向通訊功能
KJ1570-F3
礦用本安型融合分站（標準版）
防爆型式：礦用本質安全型
防爆標志：Ex ib I Mb
產品尺寸： 399.0×292.0×100.0mm
工作電壓范圍：9~25V DC
數據交換：百兆非網管型交換機
接口數量：4百兆SFP插槽+2百兆電
供電方式：隔爆兼本安電源后備電源可支持4h以上
交互功能：LCD顯示屏，顯示電源、光口、電口、射頻模組工作狀態
與標識卡具備雙向通訊功能
KJ1570-F1
礦用本安型讀卡分站
防爆型式：礦用本質安全型
防爆標志：Ex ib I Mb
產品尺寸： 350.0×230.0×90.0mm
工作電壓范圍：9~25V DC
外部接口：4路百兆光口、2路電口、2兩路RS485
供電方式：隔爆兼本安電源后備電源可支持4h以上
交互：顯示電源、光口、電口、射頻模組工作狀態
定位模式：支持TOF與TDOA定位方式，可實現零維、一維、二維定位解算
與標識卡具備雙向通訊功能
KJ1570-D2
礦用本安型讀卡器
防爆型式：礦用本質安全型
防爆標志：Ex ib I Mb
產品尺寸： 266.0×225.0×82.0mm
工作電壓范圍：9~25V
外部接口：1路百兆光口、1路485口
供電方式：隔爆兼本安電源，后備電源可支持4h以上
交互：顯示電源、光口、電口、射頻模組工作狀態
定位模式：支持TOF與TDOA定位方式，可實現零維、一維、二維定位解算
與標識卡具備雙向通訊功能
KJ1570-S
礦用標識卡搜索儀
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：119.5×69.5×30.0mm
外殼材料：不銹鋼
單站TOF續航：大于等于12h
電池容量：4000mAh
充電接口：micro-USB
工作溫度：-20~60℃
支持標識卡搜索、分站與標識卡測距、分站信號強度測量
FHS3.7(A)
礦用智能健康定位手表
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：40.1×48.8×16.1mm
電池續航：≥7天
充電接口：Pogo Pin-4
工作溫度：-20~60℃
防護等級：IP67
低電量提醒、LCD觸摸屏、按鍵交互、震動提醒、姿態檢測、計步功能、健康檢測（支持體溫、心率、血氧檢測）
KJ1570-K5
帶屏顯示標識卡
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：80x61x25mm
單站TOF續航：≥30天/1hz
充電接口：Pogo Pin-4
工作溫度：-20~60℃
防護等級：IP67
LED屏顯示屏、一鍵報警、按鍵交互、姿態檢測
佩戴方式：卡在腰間
KJ1570-K7
礦用本安型標識卡（充電型）
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：78x60x21mm
單站TOF續航：≥30天/1hz
充電接口：Pogo Pin-4
工作溫度：-20~60℃
防護等級：IP67
一鍵報警、按鍵交互、姿態檢測
佩戴方式：卡在腰間
KJ1570-K8
礦用本安型標識卡（換電池）
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：78x60x21mm
單站TOF續航：≥6個月/1hz
電池容量：3000mAh
工作溫度：-20~60℃
防護等級：IP67
一鍵報警、按鍵交互、姿態檢測
佩戴方式：卡在腰間
KJ1570-K2
礦用本安型標識卡（燈繩卡）
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：57X38.7×24.3mm
單站TOF續航：≥15天/1hz
充電接口：Pogo Pin-4
工作溫度：-20~60℃
防護等級：IP67
佩戴方式：固定在燈繩上或者穿腰帶
KJ1570-K4
車輛標識卡（車載電源供電）
集照明、人員定位等功能于一體的本質安全型便攜式移動礦燈，
防爆形式：礦用本質安全型
防爆標識：Ex ib I Mb
產品尺寸：152×94×61mm
供電方式：外部車載電源供電（KDW127/18B）
外部供電電壓：9~24V
工作溫度：-20~60℃
額定功率：≤3W
IP防護等級：IP67
安裝方式：通過螺釘固定在車輛上
KJ1570-K3
車輛標識卡（電池供電）
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：148×94×61mm
單站TOF續航：≥40天/1hz
電池容量：2300mAh
充電接口：USB（A）型
工作溫度：-20~60℃
防護等級：IP67
安裝方式：通過螺釘固定在車輛上
KLX6LM(A)
本安型信息礦燈
防爆形式：礦用本質安全型
防爆標識：Ex ia I Ma
產品尺寸：132×79.5×52.5mm
主燈照度：≥2000lx
充/供電接口：礦燈專用
工作溫度：-20℃~60℃
工作濕度：0~95%無凝結
電池續航：主光源能點亮11h，定位卡仍能連續工作不低于199h
精確定位、按鍵交互、聲音提醒、屏幕交互、姿態檢測
Characteristic System

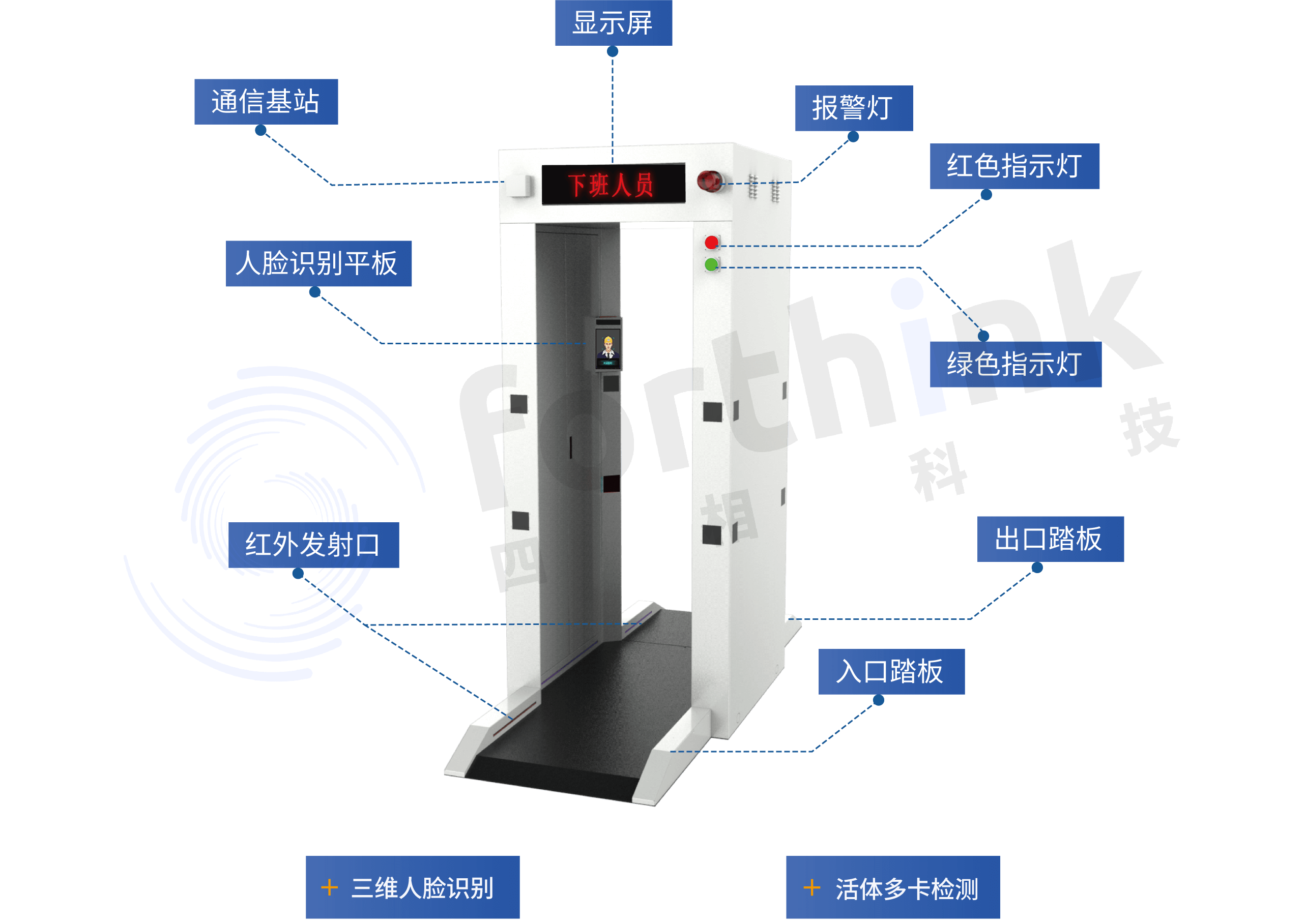

基于人臉識別技術及定位技術，能夠?qū)崟r對進入裝置內的人員進行人臉和定位標簽卡雙重身份驗證，搭載的3D人臉識別技術具備面部大范圍遮擋或污漬情況的高精度識別能力，對于礦工出井黑臉情況也能精準識別，確保出入井通暢。 利用該系統進行出入井管理，可實時監控井下人數變化，及時消除安全隱患。

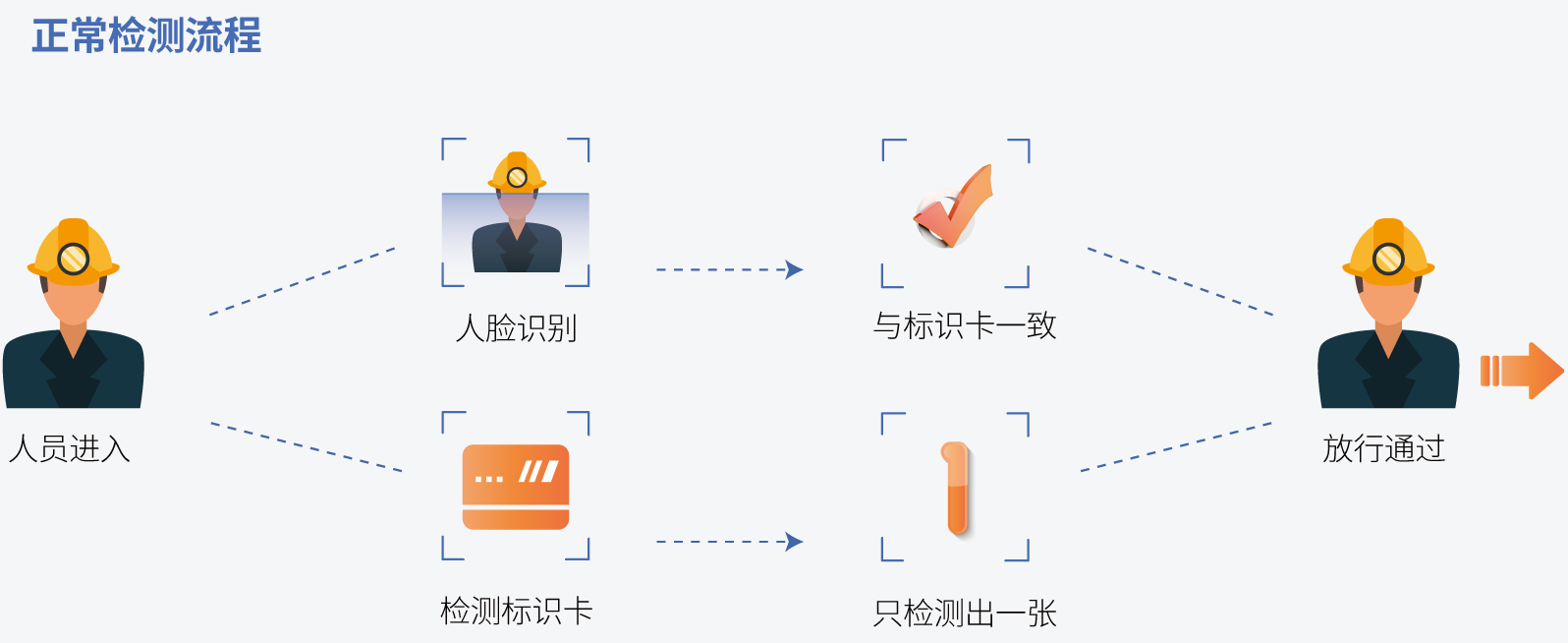

正常檢測流程

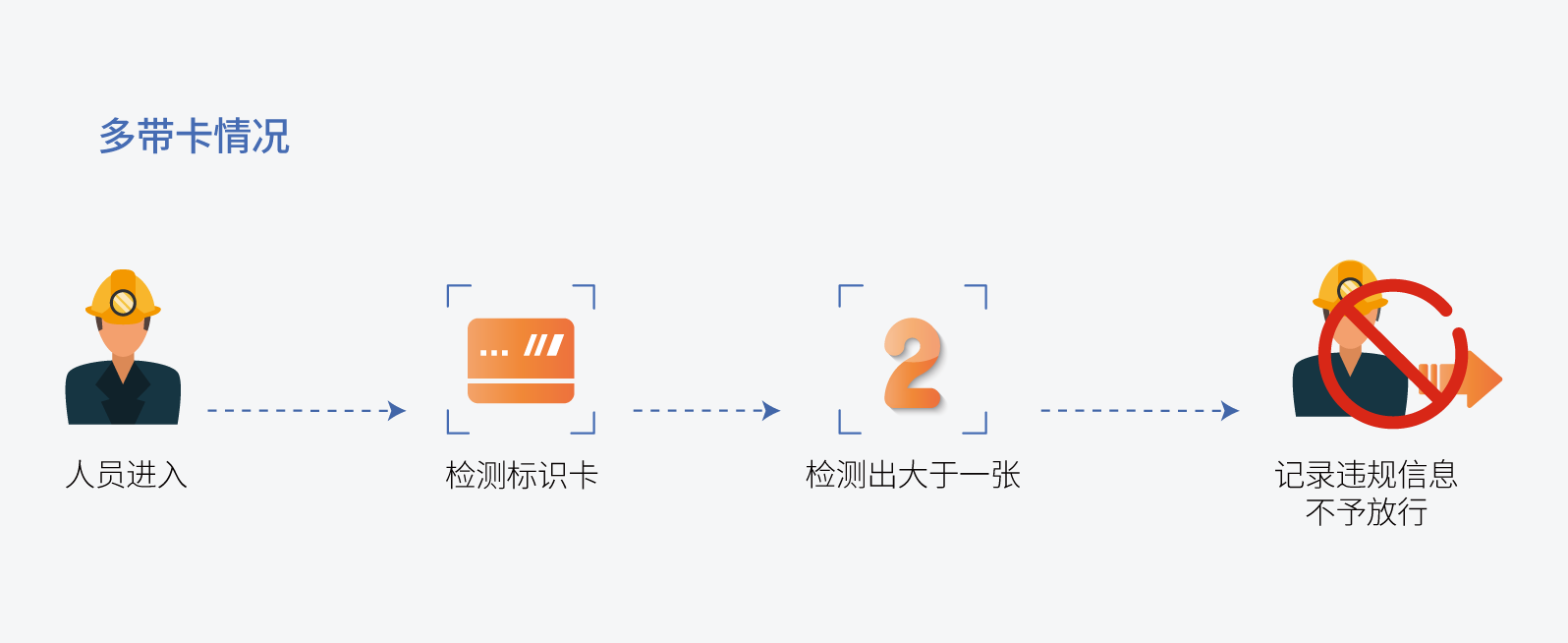

多帶卡情況

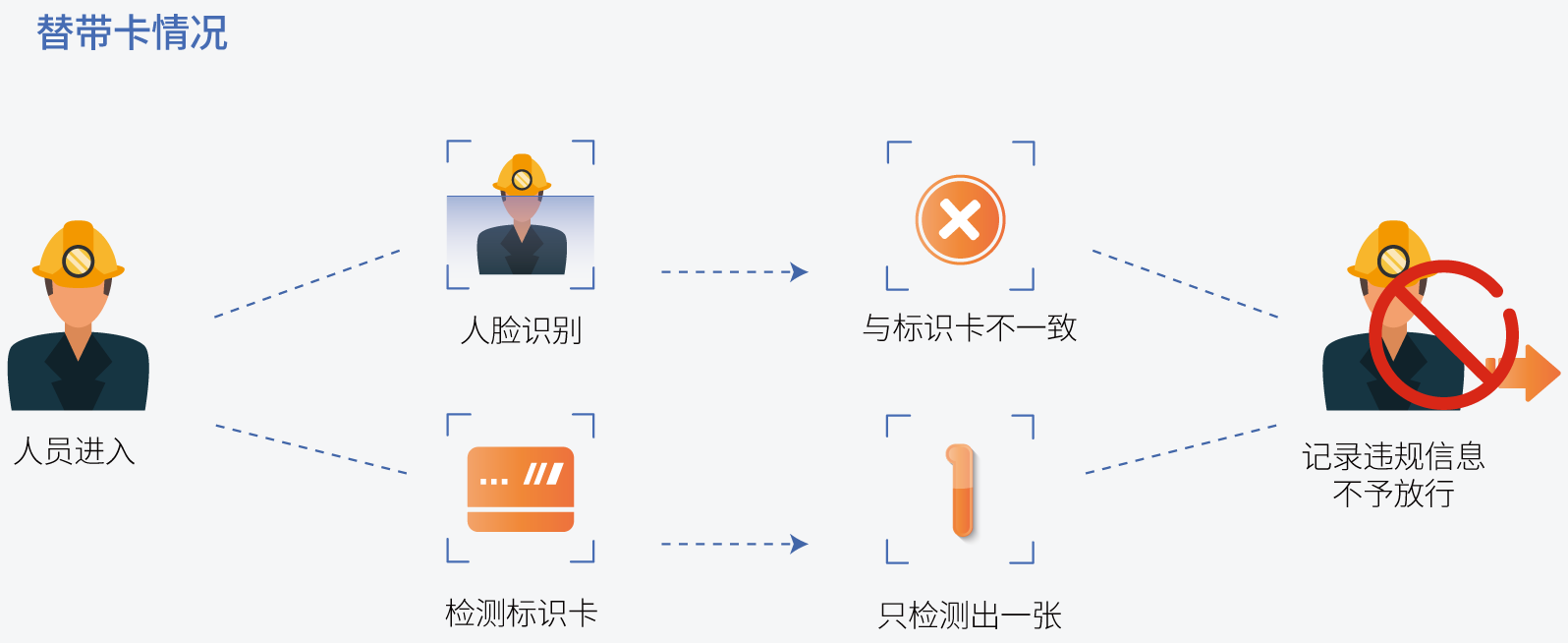

替代卡情況

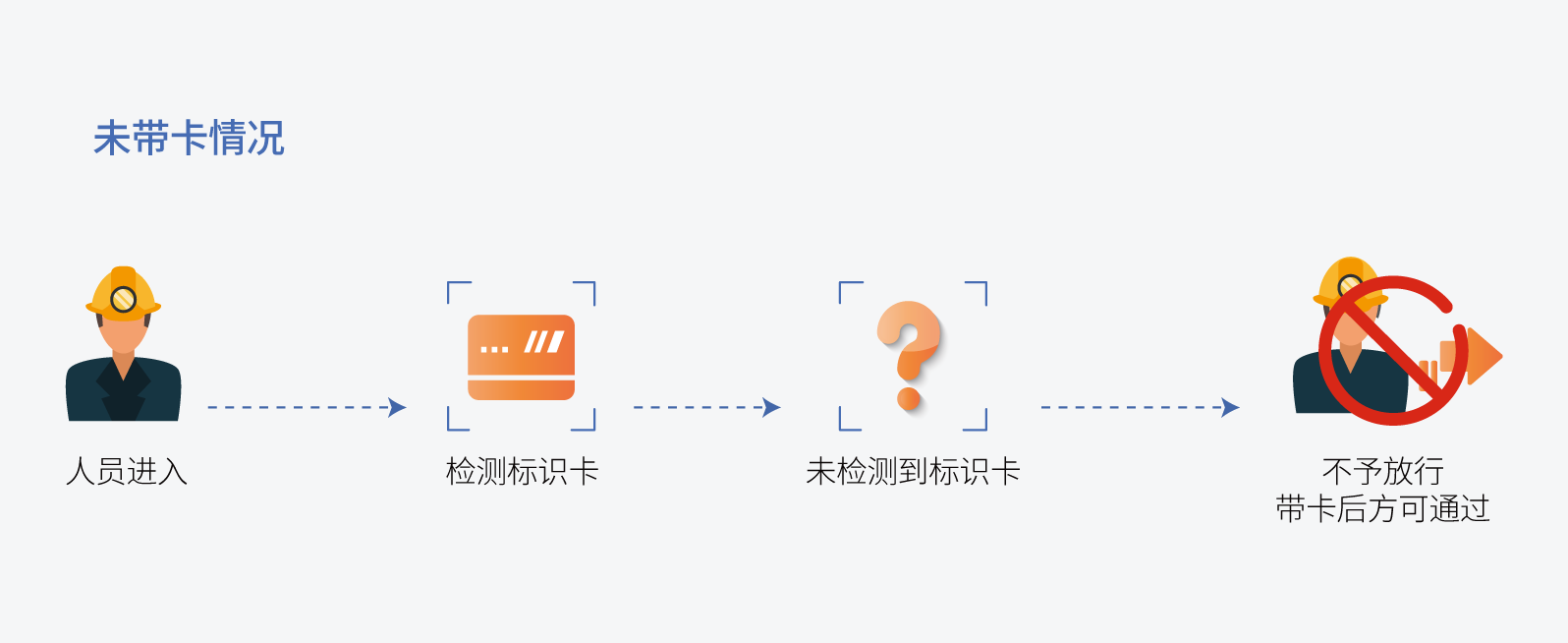

未帶卡情況
Valueadvantage
井上井下定位數據一個平臺
上運行 一張地圖可呈現井下井
上的所有定 位場景，平臺融合
度高， 地圖支持分場景模塊化管理
定位領域9年研發經驗，原廠
技術服務保障。支持0維、
1維、2維、3維定位及多場景
多種定位方式融合。
開放的定位數據、GIS引擎、
地圖管理、視頻聯動接口，
可對接井下各大業務系統
針對市場上UWB普遍存在的定位
點位頻繁飄動的問題，對UWB
芯片測量數據進行底層清洗，
極大程度解決飄動問題，提高系統穩定性
采用集群天線陣列，國內唯一
一家實現井口唯一性檢測零誤報，
且能夠現場實時的判斷下井
人員是否佩戴多張標識卡、替代卡、
不帶卡的情況
定位標簽的種類多，滿足各種
差異化需求，具備信息礦燈、腰卡、
燈繩標識卡、車輛標識卡等多種選擇形式
APPLICATIONFUNCTION

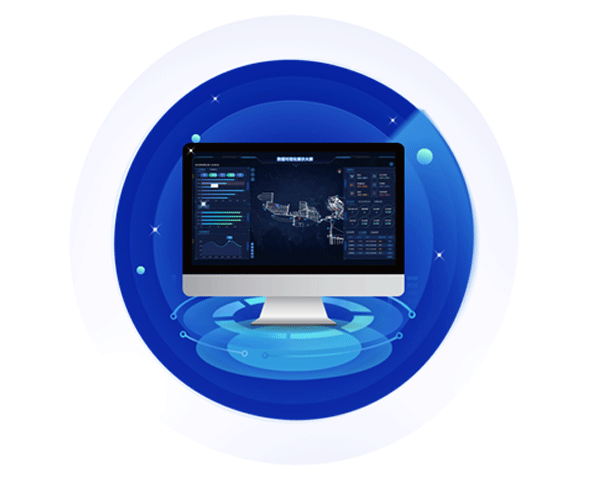

22D/3D實時位置顯示
活動軌跡清晰，查詢便捷
超時/超員人員總數統計
超員人員列表統計
人員可觸動觸發SOS報警功能
可實現卡與平臺端雙向報警
提供多種規則類型，自定義設置
無權限進入電子圍欄區域觸發報警
對接唯一性檢測裝置數據
可查詢員工上下井次數以及上下井時長
人員出入重點區域/限制區域/出入井時刻統計
可通過日期/區域/部門/職務等關鍵字段進行刪選
CASEApplications
實施時間：2021年
該煤礦緊盯煤炭科技發展前沿，以大數據建設為契機，努力建設數字化、智能化礦山。
通過配置四相科技礦用人員精確定位系統和相關硬件設備，保障煤礦作業人員安全，從而實現煤礦穩定安全生產的目標。
實施時間：2022年
該礦采用立井開拓方式，礦井設計生產能力1200萬噸/年。面對復雜的井下環境，該煤礦利用四相科技礦用人員精確定位系統對下井作業人員進行實時高精度定位，通過接入其他井下應用系統，保障井下人員生命安全和生產安全。
實施時間：2020年
通過在隧道內做三維定位，利用定位系統獲取作業人員的時空軌跡，用于輔助建立礦山作業人員呼吸塵累計接塵量計算模型。
實施時間：
該煤礦隸屬于四川煤炭產業集團，核定生產能力為36萬噸/年，可采儲量940萬噸，服務年限可持續40年。為了實現安全良性開采，四相科技為該煤礦提供人員定位系統，助力該煤礦完善其安全生產管理
實施時間：
該煤礦是山東裕隆礦業集團有限公司的發源地和經濟支柱企業，井田面積6.3平方公里，出產低灰、低磷、特低硫2號氣煤。基于四相科技高精度人員定位模塊，該煤礦完善其現有人員安全管控體系。
實施時間：
該煤礦隸屬于山東裕隆礦業集團有限公司，井田面積17平方公里，出產低灰、低磷、低硫煤及優質氣肥煤。四相科技為該煤礦提供高精度人員定位系統模塊，完善其安全生產管理系統。
